ピッカー500(中量用)

あなたの会社の問題を解決いたします!
中量用バーラックピッカー500は建材メーカーや販売店等で取り扱う建築資材、造作材の保管、さらに邸別出荷の取出しに適しています。



  • 製品の特長
  • 仕様
  • オプション
  • 価格表
  • 活用事例

ピッカー750 価格表

製品の特長

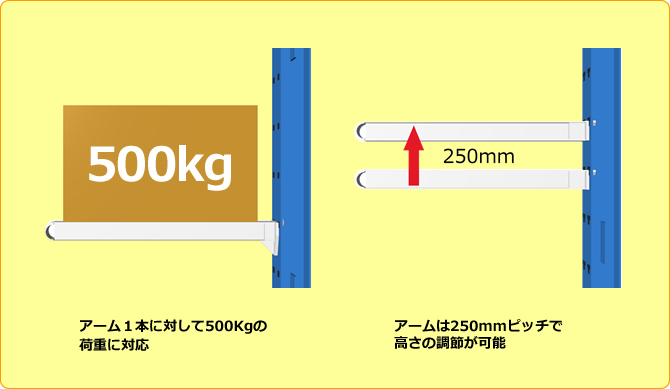

ボルトや溶接で固定されていないのでフレキシブル、アーム1本で500kgまでの荷重に対応!

バーラックのポスト(柱)にアーム(棚部分)が、ボルトや溶接で固定されていないので簡単に段の高さを替えることができます。
アーム1本当たりの耐荷重は500kgですので、荷をアーム2本で受ければ1000kg、3本で受ければ1500kgが一段当たりの耐荷重となります。

接合部のフックに鉄より1.2倍引張り強度がある鋳物を採用。衝撃に優れた性能を発揮します!

ポストとアームの接合部になるフックに鉄より1.2倍引張り強度がある鋳物を採用しており、鉄骨同士の溶接に比べて1.2倍の引張強度があります。特に、フォークリフトでの上げ下ろし作業の衝撃に優れた性能を発揮します。
この鋳物は、最近では自動車のエンジンや足回りなど、強靭性、耐久性、衝撃性において信頼度が要求される重要部品への採用が増えています。

アームに耐荷重以上の重みがかかった場合、フックが破断する前にアームのH鋼部分が垂れ下がり、危険予知ができるので荷重オーバーによる積載物の落下を防ぐ事ができます。



スライド式

大変な段組変更が超短時間・一人で可能!ゴーリキ製バーラックと他社製品との脱着時間の比較



ゴーリキのバーラックは着脱が簡単で速い!

従来のバーラックは、付け替え作業に人と時間が必要でした。
ゴーリキはその点にも注目し、日々変わる保管する製品の長さ・幅に合わせて
一人で簡単に変えられるように考えました。

作業効率、倉庫内のスペース活用のことを考え抜いたゴーリキのバーラック
着脱作業比較を御覧ください。

安全性や性能を徹底追求!

アームは、はめ込んでスライドするだけで簡単に取り外す事ができ250mm間隔で段替えが可能です。
先端部は半円形状になっていて、収容物の出し入れ時のアーム先端との接触による損傷も軽減できます。
また、収納物を乗せた際にポストが前倒れしても、アームが水平に近くなる様あらかじめアームに角度がつけてあります。

お客様のニーズに合わせた仕様で設計いたします!

増設・移設が簡単にできるようポストの連結部分は全てボルト構造になっております。基礎コンクリート上への設置を推奨しておりますが、アスファルト上への設置も承ります。

受注生産を行っていますので、お客様のニーズに合わせた仕様で設計いたします。


耐震強度、耐震施工も検証!コスト、生産性だけでなく安全面も重視しています。

近年各地で発生している地震に鑑み、バーラックに関しての耐震強度ならびに耐震施工について、ラックメーカーとしてのゴーリキの考え方をまとめました。

弊社のバーラックピッカーL型(片腕タイプ)とT型(両腕タイプ)における耐震強度、耐震施工について、下記のリンク先をご覧ください。

バーラックにおける耐震性についての考え方 詳細はこちら


仕様

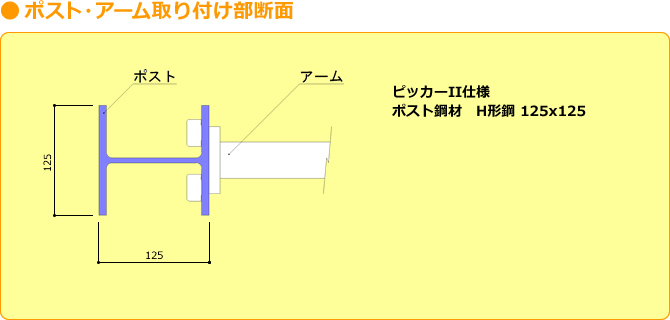

ポスト・アーム取り付け部断面

固定式ラック仕様

ポスト高さ 2,000~4,000mm
ポストスパン 700~1,800mm
ポスト自重 123kg/本
アーム長さ 900~1,200mm
アーム耐荷量 500kg/本
アーム自重 15kg/本

※上記以外の仕様も可能です。弊社までお問合せください。

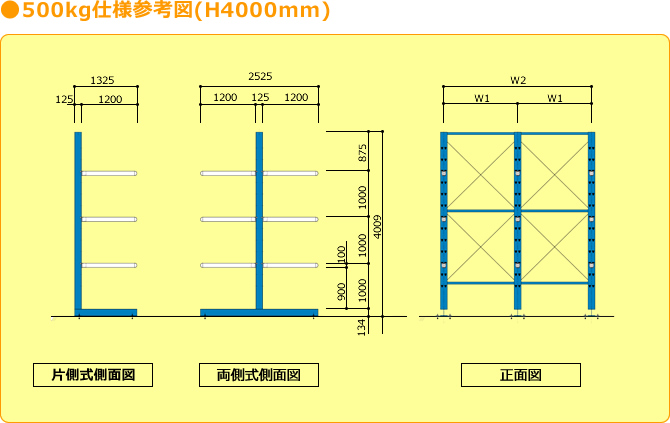

500kg仕様参考(H4000mm)

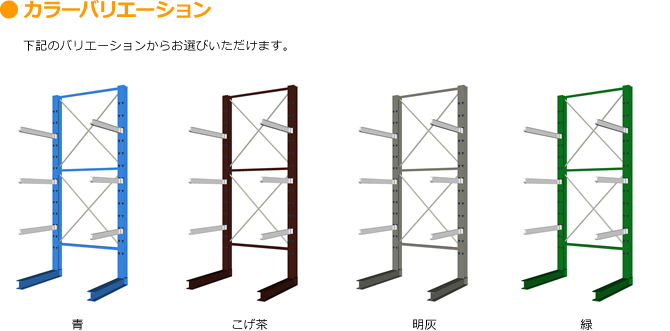

カラーバリエーション

オプション

バーラックのオプションの一部をご紹介します。

  • 棚板
    間口幅の棚板を各段に設置する事で、大きさの異
    なるパレットや色々な長さの長尺物などサイズの
    違う収納物をフリーロケーションで保管可能。
    棚板仕様は収納物のサイズを問いません。

>>オプション詳細ページはこちら

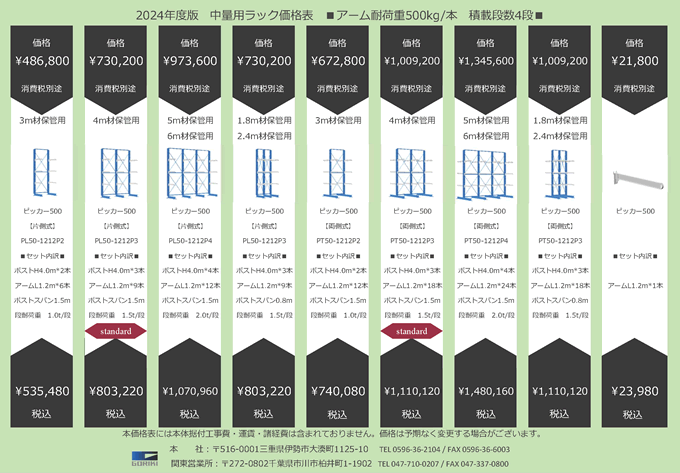

価格表

●よくある設定の参考価格

よくご注文頂く、スタンダードな設定をいくつか表にまとめてみました。
もちろん自由に組み換えできますので、「この表のコレを基本にココを変えたい」「ズバリコレが欲しい」 などお気軽にお問い合わせください。用途・ご要望に合ったものをご提案致します。

●ピッカー500(バーラック)の価格表PDFはコチラをクリック
