建物＝棚なので、
建物＋棚より建設費を
安く抑えられる
屋外型電動式移動棚
◆ POINT.１腐食に強い鋼板を屋根と壁に使用した全天候型。
お客様の条件にあわせて設計製作する事が出来ます！

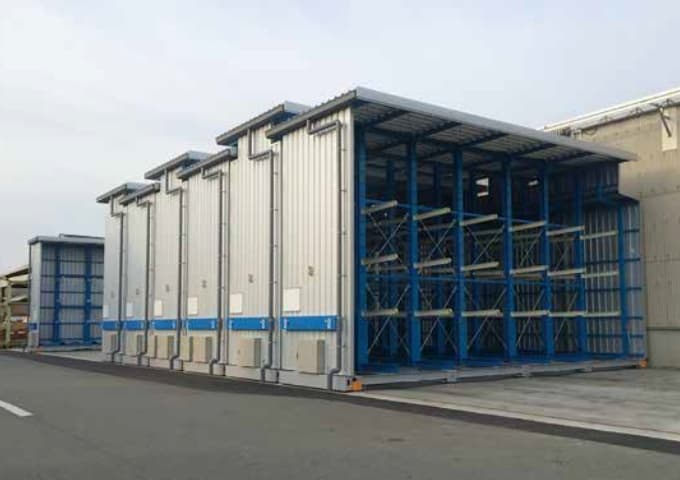

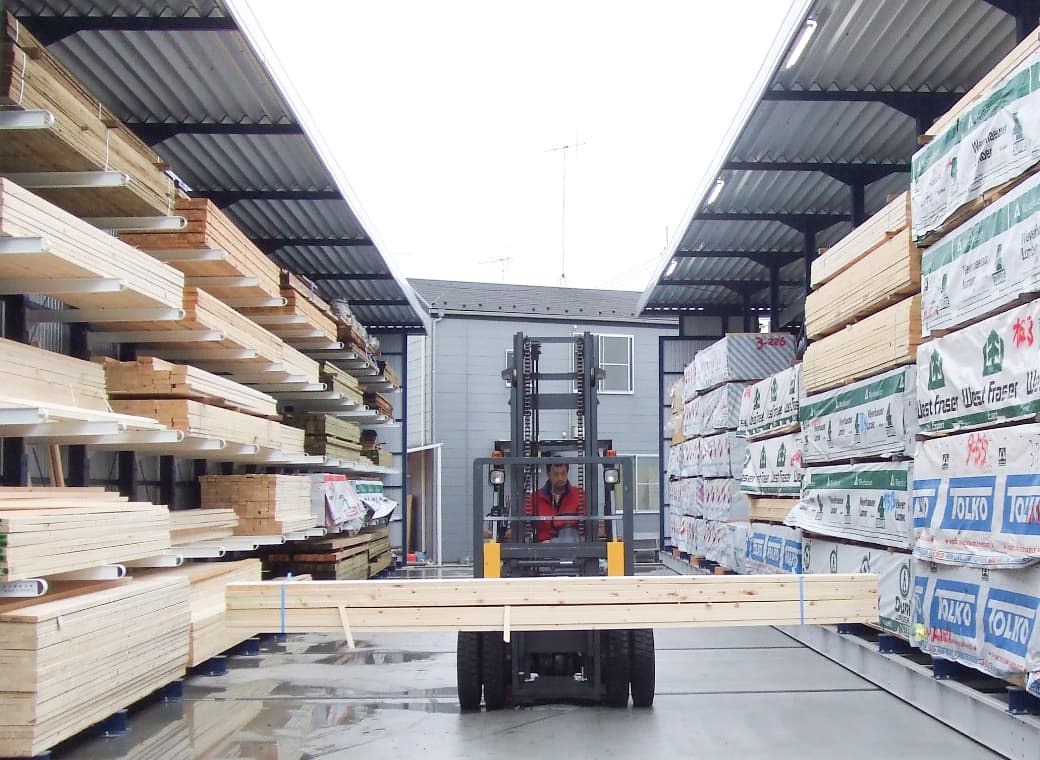

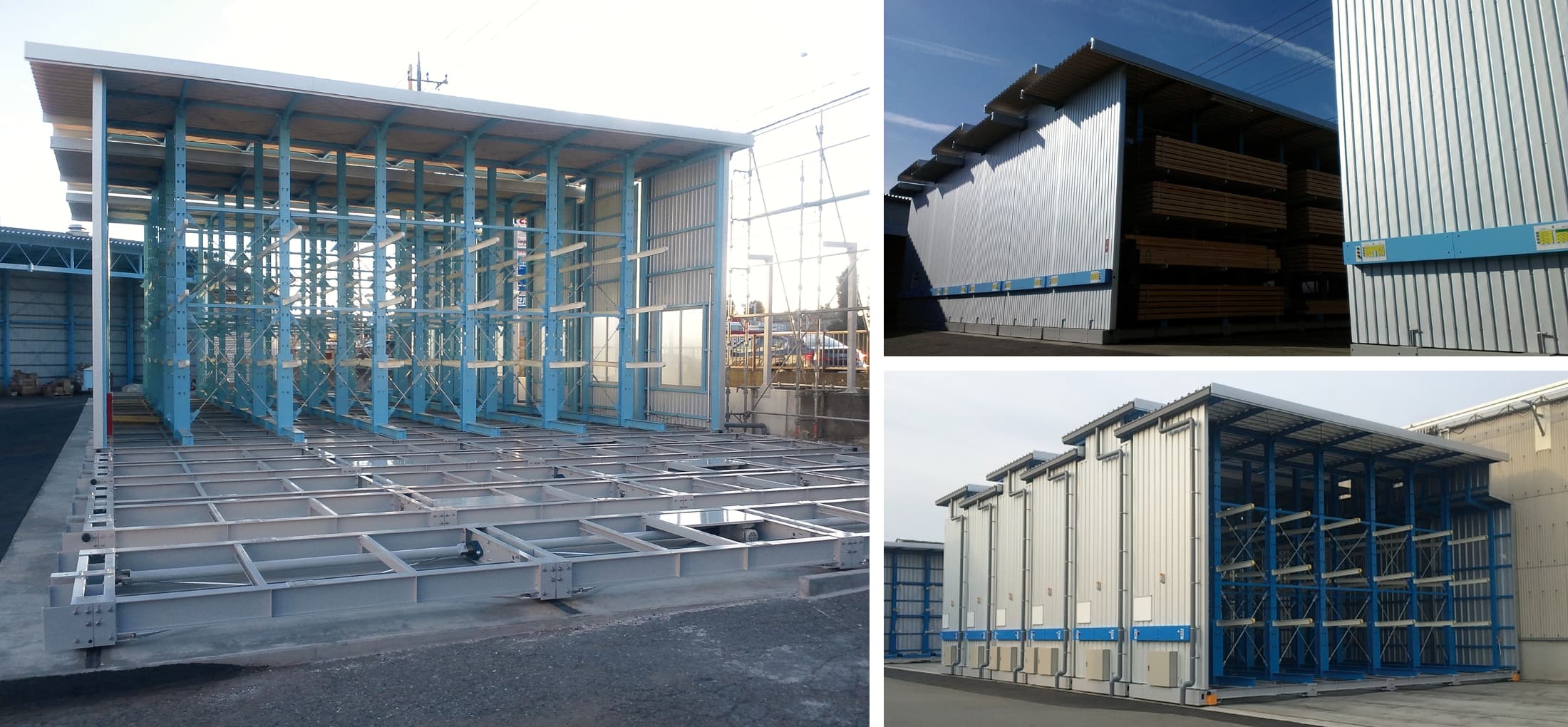

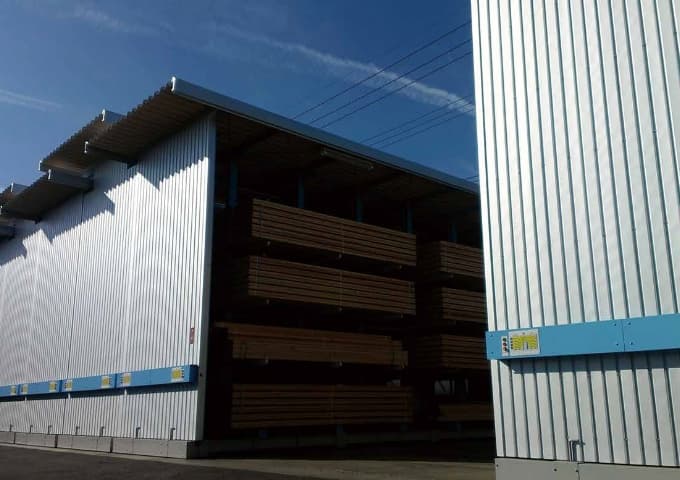

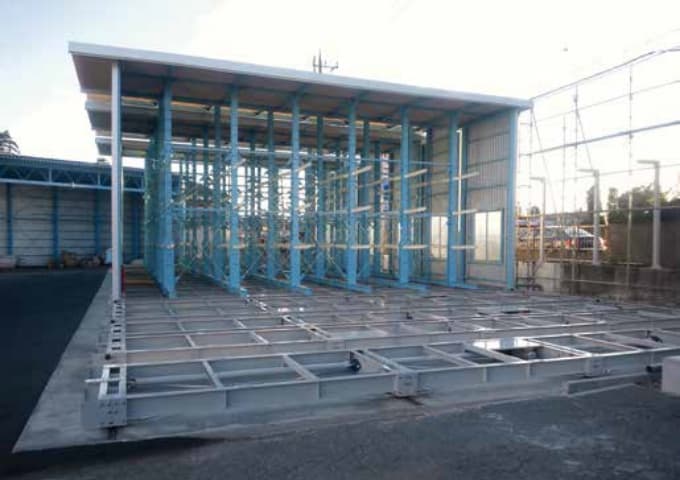

スカイローダーは屋外型の移動式ラックであり、簡易な移動倉庫として使用できます。電動式と手動式の２種類のタイプがあり、積載荷重20トン未満なら電力の不要な手動式でも可能です。
腐食に強いガルバリウム鋼板を屋根と壁に使用した全天候型で、通路を開けばすぐに木材を取り出すことができ、作業終了時はラックを密着させ雨風を防ぐとともに施錠した形となります。
お客様の敷地にあわせたレイアウト・ラック規模・積載荷重をオーダーメイドで設計製作することが出来、最短45日間の工期で倉庫を完成させることが出来ます。
◆ POINT.２タイプは電動式と手動式の２種類、電力不要の手動式でも20トンまで積載可能です！
スカイローダーは、電動式と手動式をご用意しています。

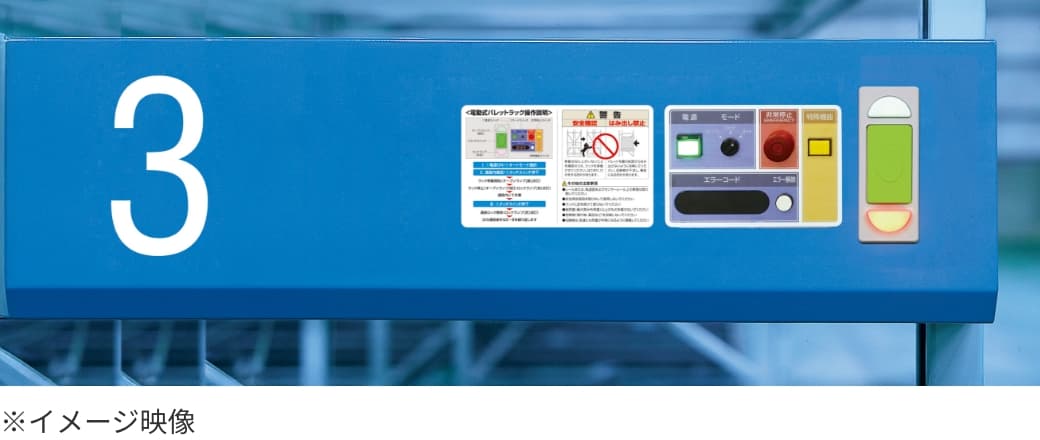

積載量が20トンを超える場合は「電動式ラック」
ラックの移動については、スイッチ操作ひとつで通路が20〜30秒で開閉し、定位置でストップします。
フォークリフトの上からリモコンにて通路開閉操作が可能です。
屋外であるため、電気制御・モーター・センサーの全てが防水仕様となっています。
スイッチひとつでラック間の通路を均等に開くことができる、オープン機能もあります。
電動式ラック全面開放のイメージ
電動式ラックを全て開閉することが出来ます。
同時に複数の製品を取り出すことが可能なため、作業効率も格段にアップします。
屋外のスペースの有効活用には最適です。

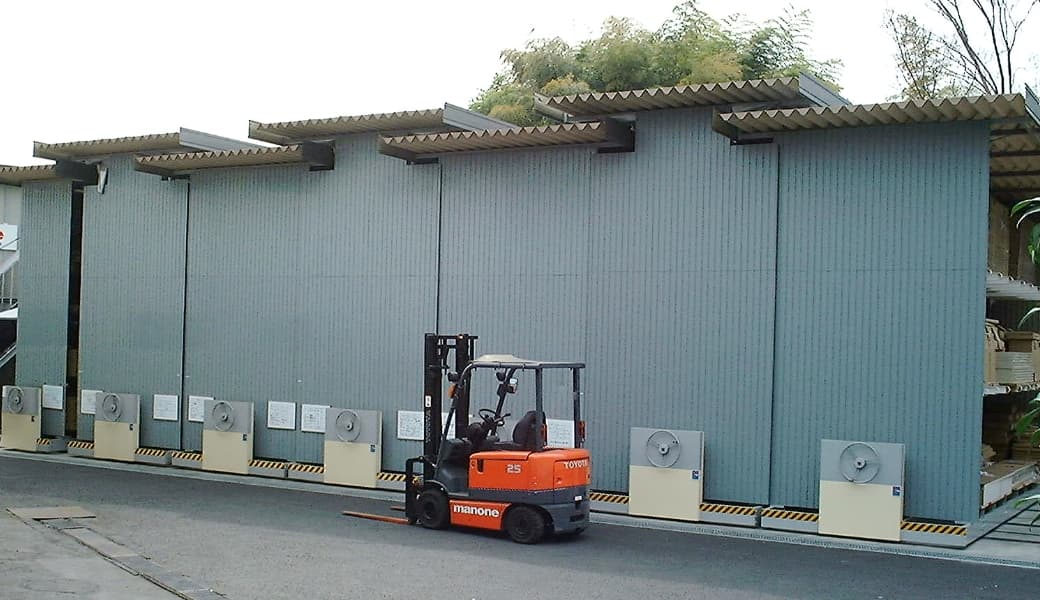

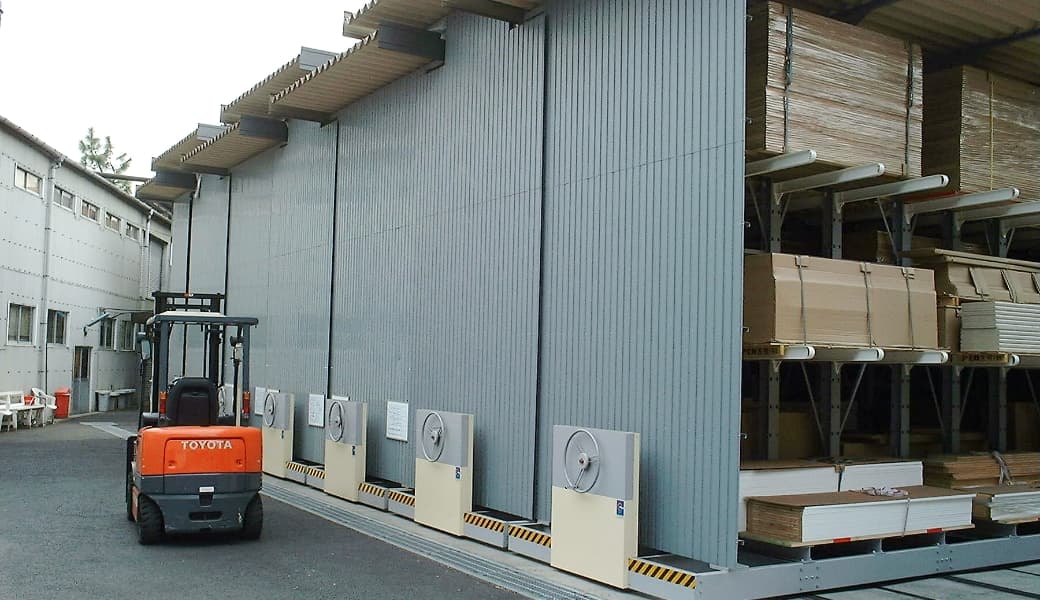

ハンドル操作で動くタイプは「手動式ラック」
積載量20トン未満は、人力で操作することが可能です。電気設備が不要なため、設置や移設が容易です。

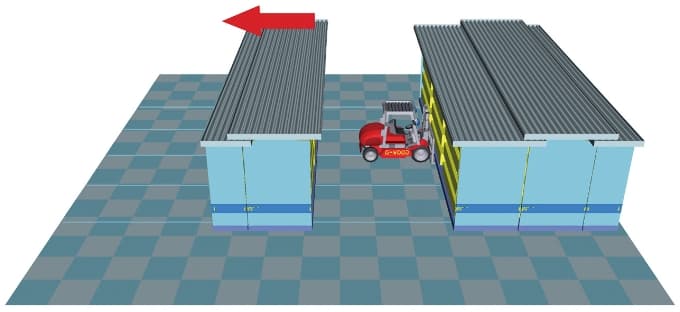

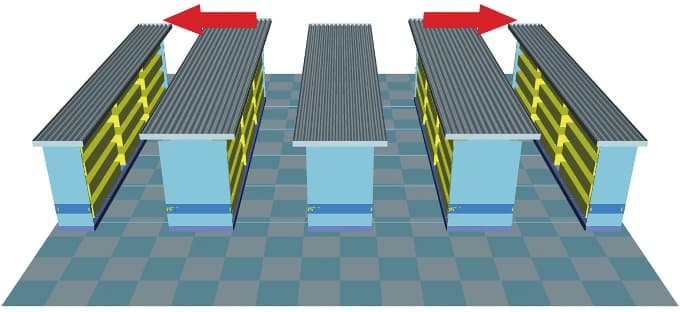

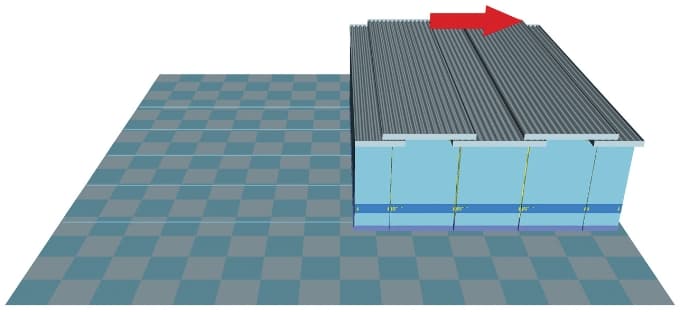

◆ POINT.３倉庫の収容能力が２倍に！
普通の倉庫には、複数のラックの間に、搬入・搬出用の通路が設けられています。
これらの通路は荷役作業が行われています。通常はラックを密着させておき、作業をする時だけラックを移動すれば、通路は１列で済み、倉庫の収容能力は約２倍から2.5倍に増大します。
カーゴローダーの
仕様をご紹介
※設置条件、収納物などお客様の条件に合わせて設計するオーダーメイド製品です。
カーゴローダー（屋外用、屋内用）は、以下の装備を標準で備えています。

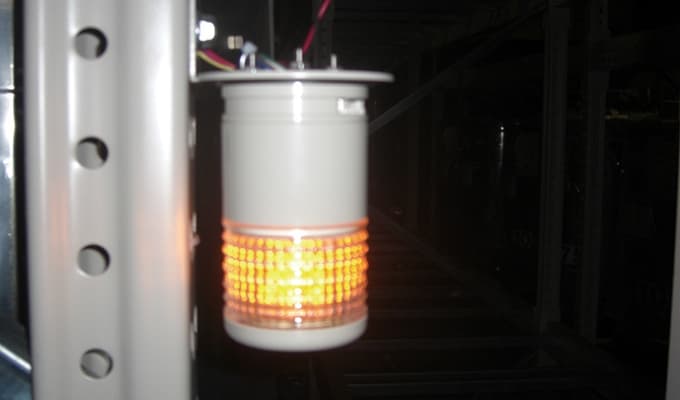

移動警報ブザー・点滅灯
警報ブザー・点滅灯が作動しますので、目と耳で安全確認できます。
〈警報ブザー〉移動中/断続音、異常時/連続音
〈点滅灯〉移動中/ロックランプ点灯

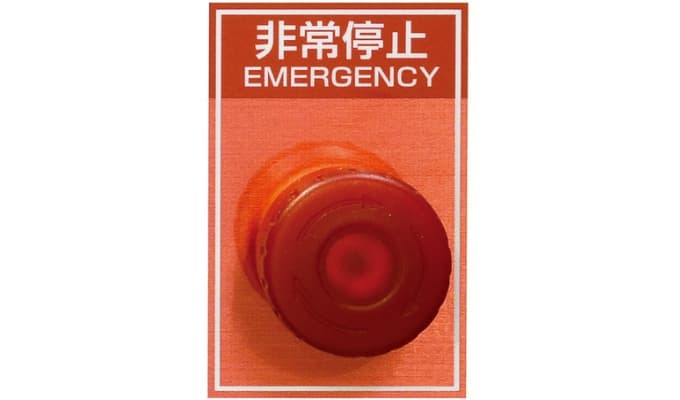

非常停止機能
ラックの移動中に非常停止スイッチを押すことにより、ラックは停止します。

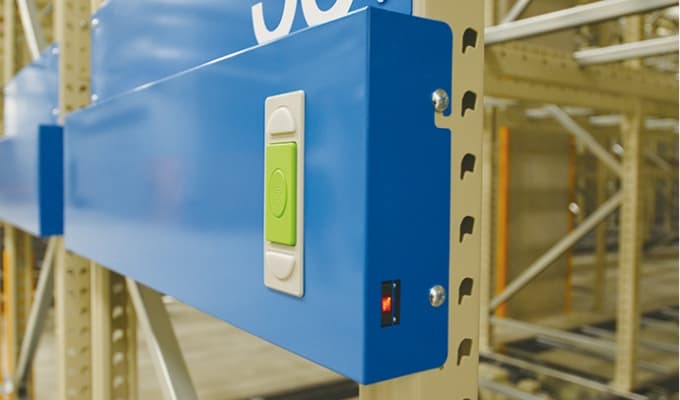

通路進入検知
閉じつつある通路に作業者が進入した場合に、ラックを停止させて安全を確保します。またロックされていない通路に人が入ると、自動的に通路ロック状態になり安全を確保します。

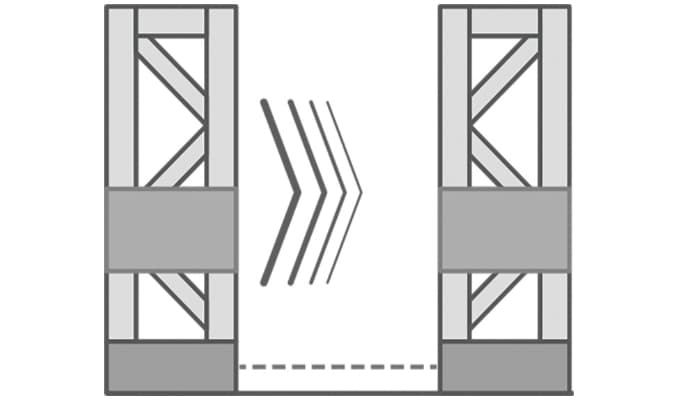

減速センサ
光電センサが台車間に走っており、ラック移動中、隣の台車に近づくと減速し安全に停止します。

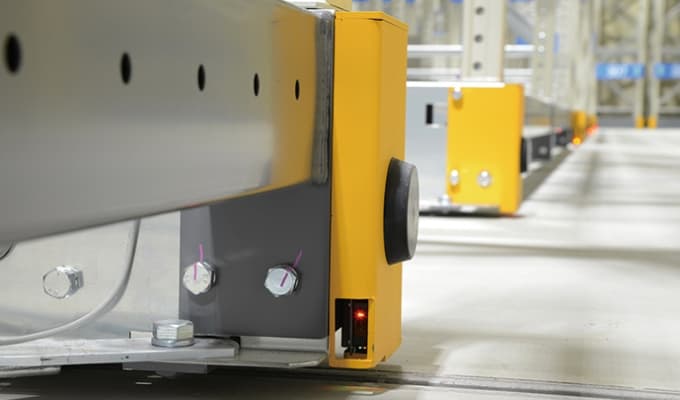

台枠安全センサ
光電センサが台車の両側から帯状に走っており、移動中に障害物が光線をさえぎるとラックは停止します。
その他の標準装備

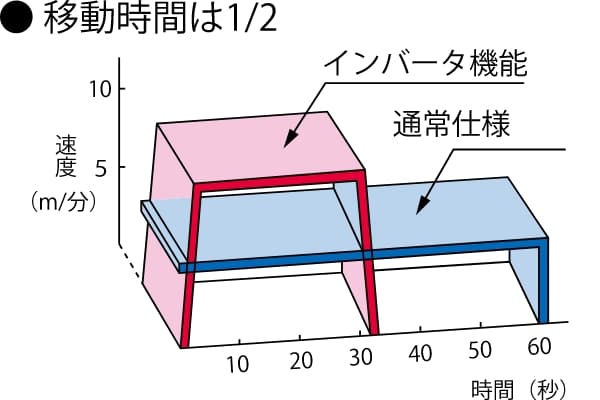

インバータ機能
モータの直接駆動に比べて、インバータ制御機能はスムーズスタートのスロープトップ。
棚の揺れも少なく荷崩れの心配もありません。
走行制御タイマー
通路幅に合わせた移動時間を経過すると、自動的にモータを停止し、装置の安全を確保します。
過負荷防止機構
何らかの理由でモータに過大な電流が流れても、インバータにより回路を遮断し、モータの焼損を防ぎます。
漏電防止ブレーカー
回路・配線及び電装部品の異常が発生した場合、漏電防止ブレーカーが作用して電源を遮断します。

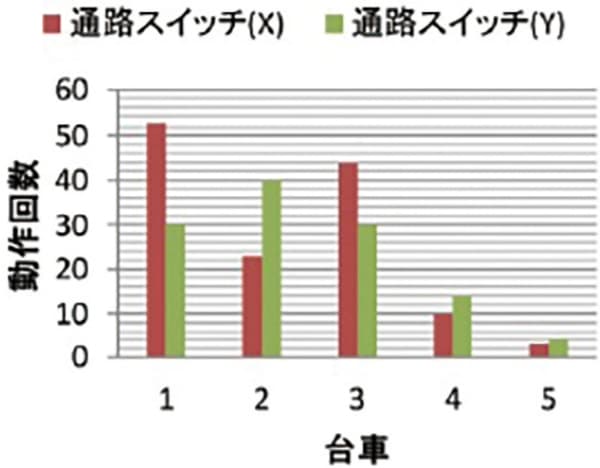

動作ログ記録
【操作履歴】
どの台車が、どのくらいの時間が使われたか記録されます。
【異常履歴】
異常発生時の内容、台車番号・時刻が記録されます。※ログ記録の活用には、リモート診断サービスの登録が必要です。

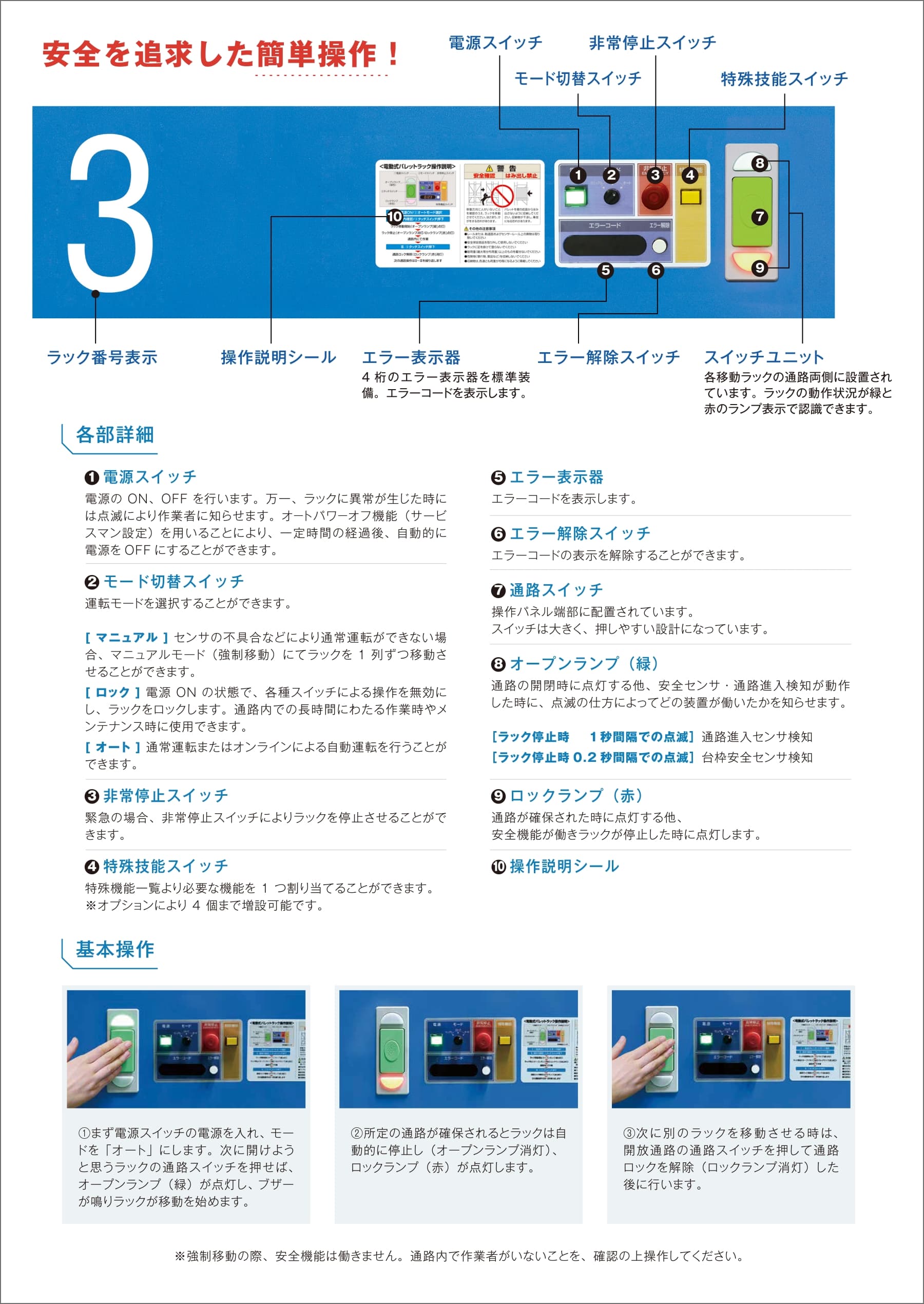

操作方法

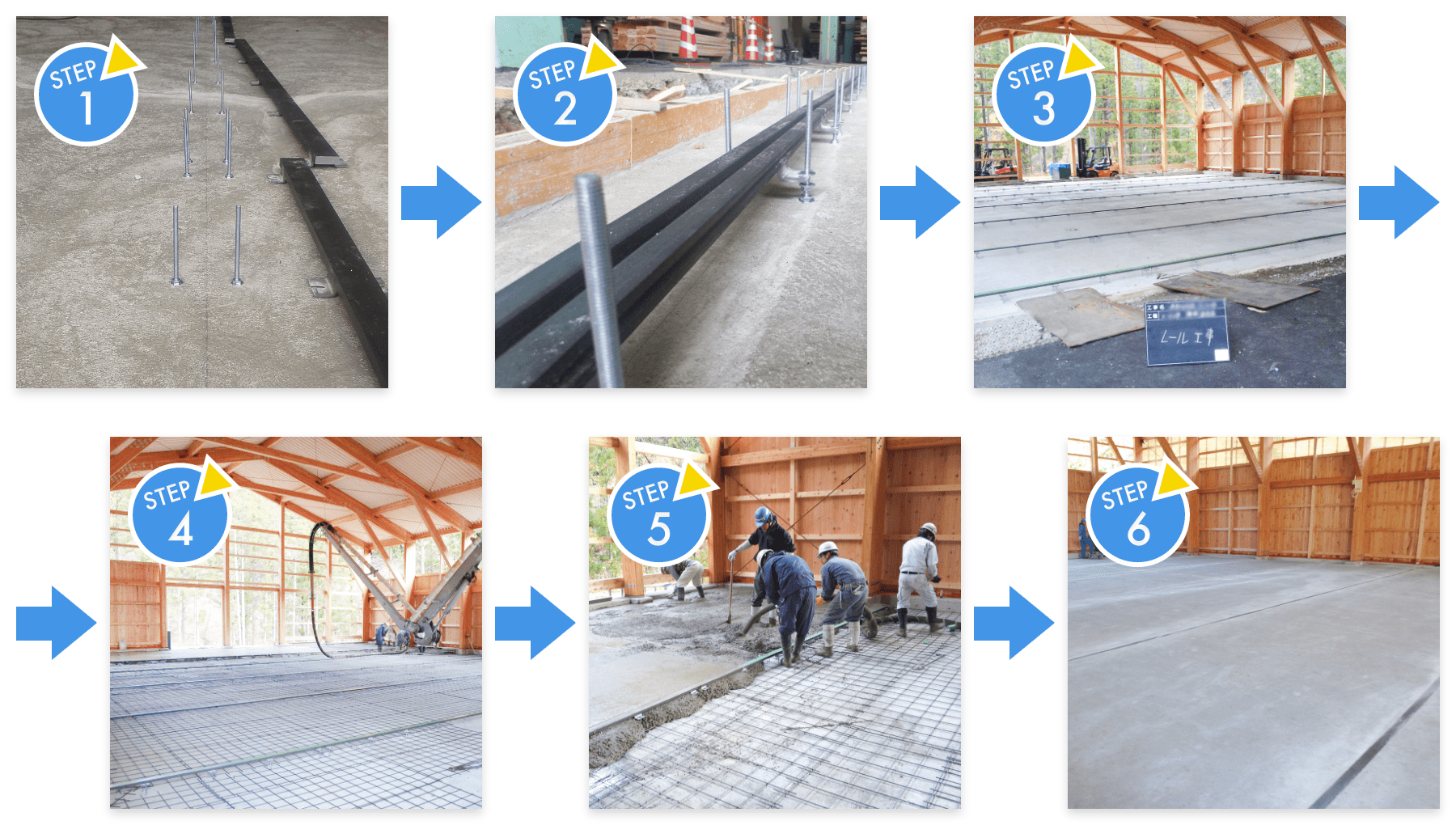

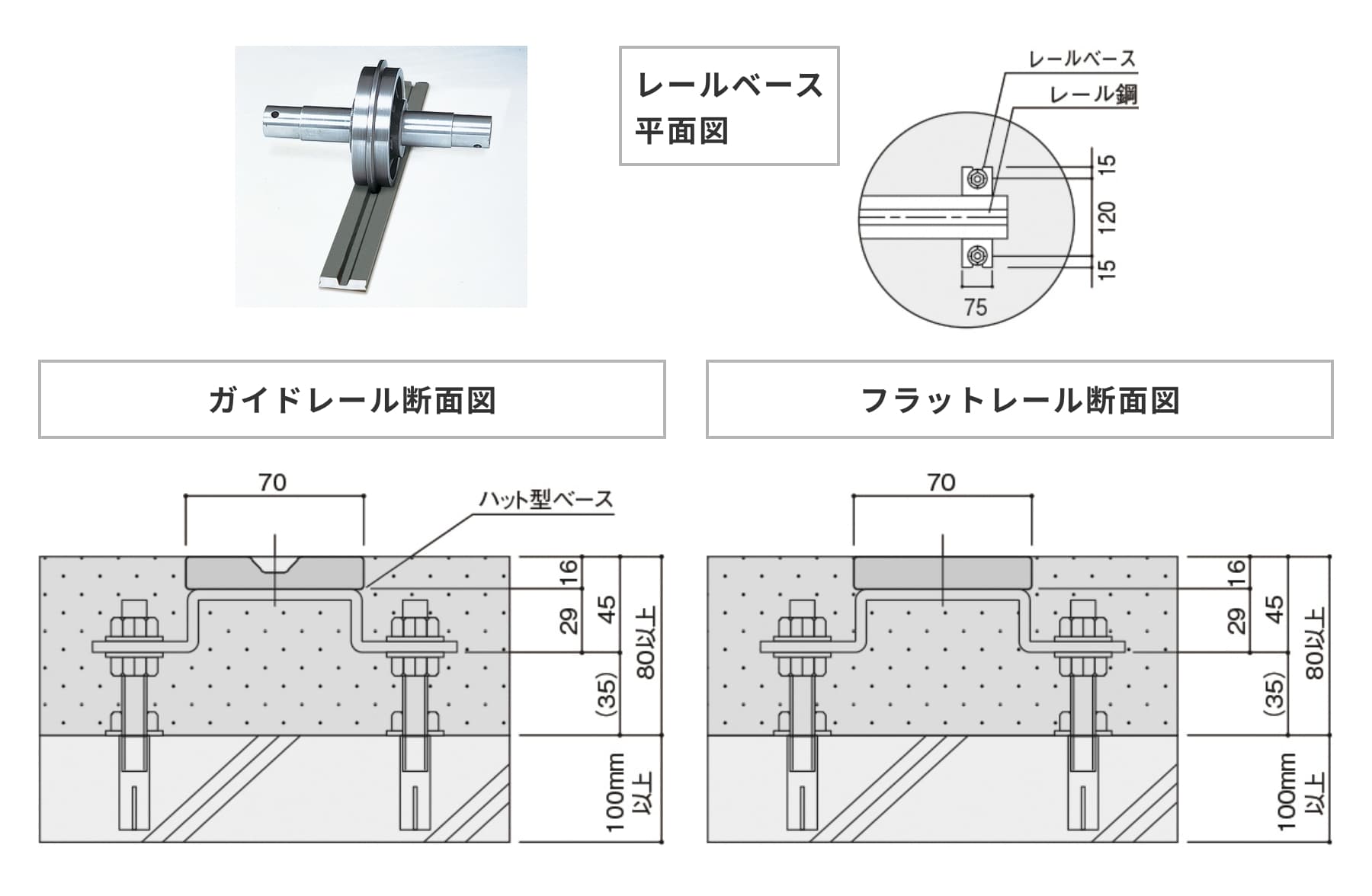

レール施工方法
レール工事
お客様の
ニーズに合わせて
お選びいただけます。

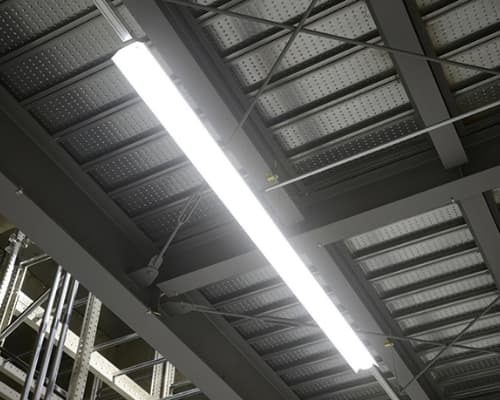

天井連動照明
ラックの移動開始と同時に、通路上の照明が点灯します。使用時のみ必要な場所が点灯するため、省エネルギーです。
ラック上部に設置する軽負荷動もあります。
集中操作盤
冷凍倉庫など、厳しい作業環境の中で荷役作業を行う際、屋外の離れた場所からラックの操作を行うことができます。

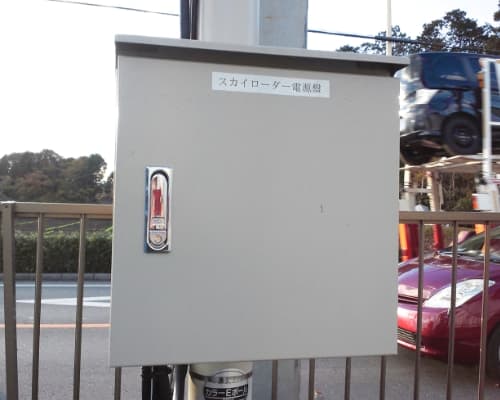

主電源操作ボックス
電源盤を開けることなく安全にブレーカーを操作できる、操作レバー付のブレーカーボックスです。

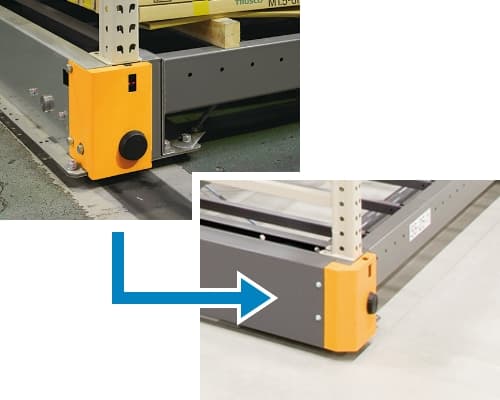

前面カバー
台枠をカバーします。
前面カバーを取り付けることにより、外観をスッキリ整えることができます。

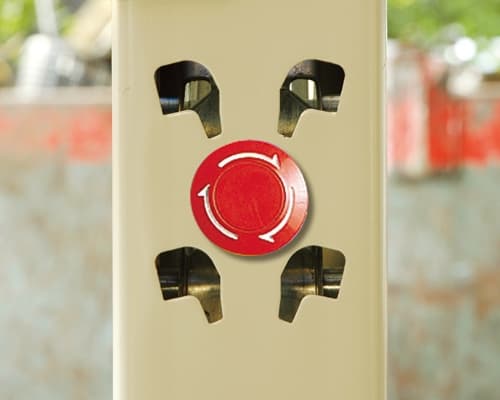

通路非常停止スイッチ
通路内の支柱に取り付ける非常停止スイッチです。ラックの移動中や、通路内での荷役作業中に、異常事態が発生した際、ラックを非常停止させることができます。

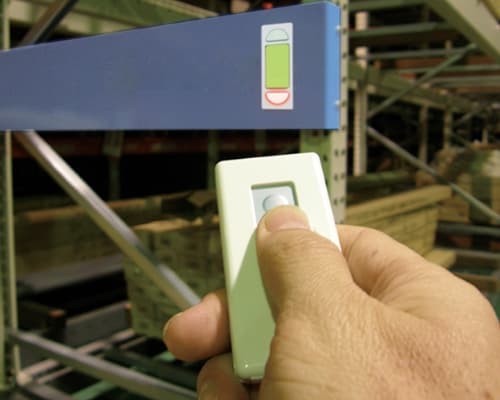

赤外線リモコン
フォークリフトに乗ったままで、簡単に通路の開閉操作ができます。

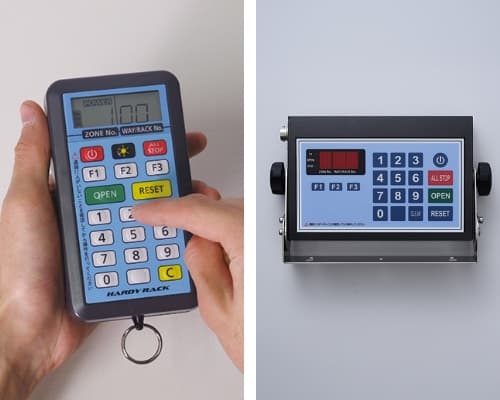

ハーディウェーブ
フォークリフト運転手が他の作業員の介添えを必要とせず、手元の操作盤で必要な通路を自由に開閉できるリモートコントロール装置です。
写真左/ハンディタイプ（常温）
写真右/卓載タイプ（常温・冷凍）

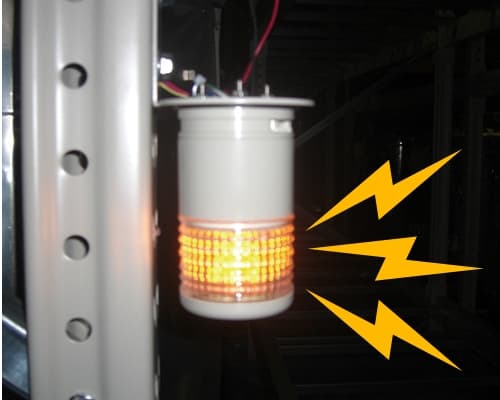

緊急地震速報
気象庁から発信される「緊急地震速報」を受信すると、警報ブザー・点滅灯が作動し、ラックが緊急停止します。地震による被害から作業者の安全を守ります。
〈警報ブザー〉連動音
〈点滅灯〉点灯
下部通路進入検知
下部に進入検知センサを設けることにより、更に通路進入時の安全性を高めることができます。
キースイッチ
キースイッチによりモードの切り替えを管理することができます。
音声案内
ラック移動時の注意案内、異常発生警報など音声案内装置を搭載することにより、音声によるメッセージ発信が行えます。
